При работе в режиме 1-Wire модуль опрашивает подключённые к входам датчики и помещает полученные значения в Modbus-регистры. Некоторые датчики DS18B20 иногда могут выдавать случайные значения, которые сильно отличаются от верных, поэтому в модуле есть фильтр подозрительных значений, который позволяет эти значения отбросить.
В режиме дискретных входов модуль опрашивает входы и помещает в регистры их состояние, а также количество срабатываний в виде счётчиков. Разрядность счетчиков — 16 бит.
| Параметр |
Значение |
| Питание |
| Напряжение питания интерфейсной части |
9 В – 28 В постоянного тока |
| Потребляемая мощность |
0.1 Вт
|
| Датчики |
| Внешние датчики |
Можно подключить два цифровых датчика температуры DS18B20. |
| Входы (подключаются вместо внешних датчиков) |
| Количество дискретных входов |
2 |
| Тип входов |
«Сухой контакт», неизолированные |
| Напряжение в разомкнутом состоянии |
3.3 В |
| Управление |
| Интерфейс управления |
RS-485 |
| Изоляция интерфейса |
Неизолированный |
| Протокол обмена данными |
Modbus RTU, адрес задается программно, заводские настройки указаны на наклейке |
| Параметры интерфейса RS-485 |
Задаются программно, по умолчанию:
скорость — 9600 бит/с; данные — 8 бит; бит чётности — нет (N); стоп-биты — 2
|
| Готовность к работе после подачи питания |
~2 c |
| Условия эксплуатации |
| Температура воздуха |
От −40 до +80 °С |
| Относительная влажность |
До 95 %, без конденсации влаги |
| Климатическое исполнение по ГОСТ 15150-69 |
O2.1* |
| Гарантийный срок |
2 года |
| Срок службы |
5 лет |
| Клеммники и сечение проводов |
| Рекомендуемое сечение провода с НШВИ |
0.35 – 1 мм2 — одинарные, 0.35 – 0.5 мм2 – сдвоенные провода |
| Длина стандартной втулки НШВИ |
8 мм |
| Момент затяжки винтов |
0.2 Н∙м |
| Габариты |
| Габариты |
57 x 18 x 12 мм
|
| Масса (с коробкой) |
15 г |
Распознавание типов нажатий
Модуль может распознавать четыре типа нажатий: короткое, длинное, двойное, короткое, а затем длинное. Обработку нажатий можно использовать на контроллере, куда по Modbus передаются специальные счётчики для каждого типа нажатий. Параметры распознавания нажатий можно изменять в настройках.
Монтаж

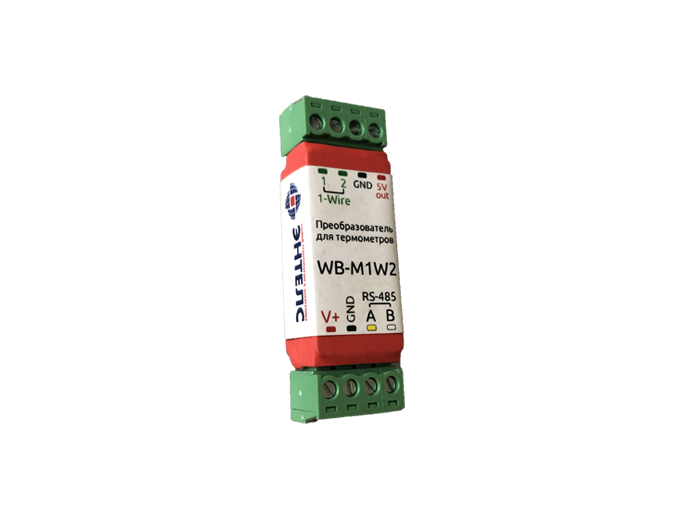

Клеммный блок «V+ GND A B» с шагом 3.5 мм служит для подключения питания и управления по шине RS-485. Для стабильной связи с устройством важно правильно организовать подключение к шине RS-485.
Интерфейсы устройств не развязаны гальванически от питания, поэтому все клеммы GND устройств должны быть соединены, даже если используются разные блоки питания, подробнее.
Преобразователь устанавливается в кабель-каналы, короба, распаечные коробки. Рекомендуемая длина линий от преобразователя до выносных датчиков 1-Wire - не более 30 метров.
