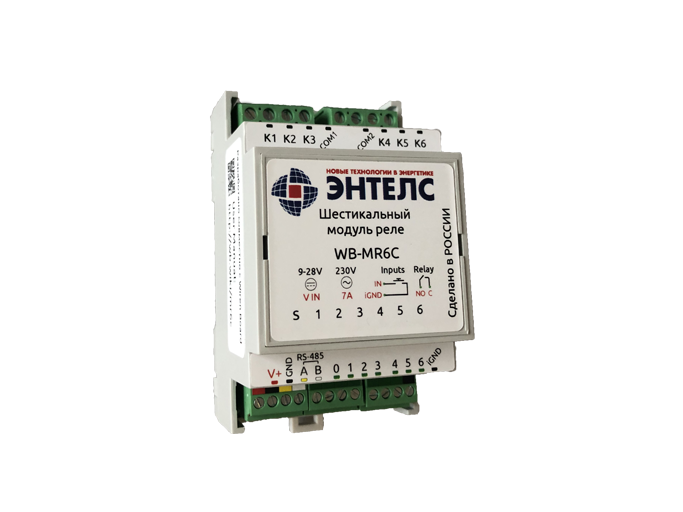

Шестиканальный модуль реле WB-MR6C v.2 выпускается для систем промышленной и домашней автоматизации и предназначены для прямого управления светодиодными, люминесцентными светильниками, лампами накаливания и другими нагрузками номиналом до 10 А (2 кВт). Также могут использоваться как модули ввода-вывода общего назначения.
Благодаря специальной конструкции реле, каждый канал может выдерживать длительный ток до 16 А и пусковые токи до 80 А. Обратите внимание, что из-за конструкции клеммников, суммарный номинальный коммутируемый ток на группу из трёх каналов 20 А.
Технические характеристики
| Параметр |
Значение |
| Питание |
| Напряжение питания |
9 – 28 В постоянного тока |
| Потребляемая мощность |
- В режиме холостого хода (со всеми выключенными реле) — 0.1 Вт
- Со всеми включенными реле — 1 Вт
- Пиковое значение — до 4 Вт в течение 20 мс
|
| Выходы |
| Количество выходов |
6 |
| Тип выходов |
Контакты механического реле |
| Конфигурация контактов |
Двухпозиционные, нормально открытые |
| Конфигурация выходов |
Две группы по 3 выхода, общий провод в каждой группе |
| Максимальное коммутируемое напряжение, AC |
250 В |
| Максимальное коммутируемое напряжение, DC |
30 В |
| Номинальный коммутируемый ток на каждый канал, 230 В (AC) |
10 А |
| Максимальный коммутируемый ток на каждый канал, 230 В (AC) |
16 А |
| Максимальный пусковой ток (в течение 20 мс), 230 В (AC) |
80 А |
| Суммарный номинальный коммутируемый ток на группу из трёх каналов, 230 В (AC) |
20 А |
| Сопротивление контактов |
< 100 мОм |
| Напряжение изоляции между контроллером и выходом |
1500 В (среднеквадратичное значение) |
| Срок жизни |
100 000 переключений для нагрузки 10 А / 230 В переменного тока |
| Входы |
| Количество входов (Inputs 0—6) |
7 (6+1) Вход 0 отключает одновременно все реле (можно настроить по-другому) |
| Тип входов |
«Сухой контакт», групповая изоляция
Напряжение на входе ~12 В. Ток при замыкании входа ~2 мА
|
| Допустимое напряжение |
от -20 В до +40 В |
| Частота и длительность импульсов |
- До 10 Гц (T > 50 мс) - по умолчанию
- До 1 кГц при уменьшении времени защиты от дребезга
- До 5 кГц (с версии прошивки 1.15.0)
|
| Функции |
- Входы общего назначения
- Счет сигналов
- Измерение частоты (с версии прошивки 1.15.0)
- Прямое управление каналами реле
- Одновременное отключение всей нагрузки
- Гибкая настройка взаимодействия с реле с помощью mapping-матрицы (с версии прошивки 1.9.0)
|
| Индикация |
| Индикация питания и обмена данными |
Зеленый светодиод Status (под верхней этикеткой) |
| Индикация состояния каналов реле |
Оранжевые светодиоды 1, 2.. (под верхней этикеткой) |
| Управление |
| Интерфейс управления |
RS-485 |
| Изоляция интерфейса |
Неизолированный |
| Протокол обмена данными |
Modbus RTU, адрес задается программно, заводские настройки указаны на наклейке |
| Параметры интерфейса RS-485 |
Задаются программно, по умолчанию:
скорость — 9600 бит/с; данные — 8 бит; бит чётности — нет (N); стоп-биты — 2
|
| Готовность к работе после подачи питания |
~2 c |
| Условия эксплуатации |
| Температура воздуха |
От −40 до +80 °С |
| Относительная влажность |
До 95 %, без конденсации влаги |
| Климатическое исполнение по ГОСТ 15150-69 |
O2.1* |
| Гарантийный срок |
2 года |
| Срок службы |
5 лет |
| Клеммники и сечение проводов |
| Рекомендуемое сечение провода с НШВИ |
для входов управления: 0.35 – 1 мм2 — одинарные, 0.35 – 0.5 мм2 — сдвоенные провода,
для силовых входов: до 2.5 мм2 — одинарные, до 1.5 мм2 — сдвоенные провода
|
| Длина стандартной втулки НШВИ |
8 мм |
| Момент затяжки винтов |
для входов управления: 0.2 Н∙м, для силовых выходов: 0.5 Н∙м |
| Габариты |
| Ширина, DIN-юнитов |
3 |
| Габаритные размеры (Д x Ш x В) |
53 x 90 x 58 мм |
| Масса (с коробкой) |
155 г |
Общий принцип работы
Индикация
В модуле есть индикаторы, которые помогут определить его состояние без подключения к контроллеру:
- S — статус обмена по Modbus: загорается при подаче низковольтного питания на модуль и мигает в момент опроса по шине RS-485. В режиме загрузчика редко мигает. При загрузке новой прошивки перестает менять свое состояние.
1–6 — состояние выходов: горит — реле замкнуто.
Входы
Входы реле выведены на разъёмные клеммники с номерами и общей клеммой iGND, работают по принципу «Сухой контакт».
К входам можно подключить выключатели для прямого управления выходами, или источник сигнала и посчитать количество импульсов, а также измерить его частоту. Максимальное значение измеряемой частоты сигнала зависит от ревизии устройства и от количества измеряемых сигналов. На испытании мы успешно измеряли шесть сигналов одновременно на частоте 2.5 кГц.
Выключатели можно использовать с фиксацией и без неё. При использовании выключателей без фиксации доступно распознавание нескольких типов нажатий, на которые можно назначить свои действия — это полезно для создания сценарных выключателей. Также эти нажатия транслируются на контроллер по Modbus, где вы можете обрабатывать их программно. В ПО контроллера Wiren Board счётчики нажатий по умолчанию не опрашиваются, если они вам нужны — включите их опрос в настройках устройства.
По умолчанию каждый вход управляет выходом с таким же номером, а вход с номером «0» отключает все выходы.
Тип выключателей и настройки входов можно изменить в настройках.
Примечания:
- Измерение частоты доступно с прошивки 1.15.0.
- Режим работы выключателей с версии прошивки 1.12.0 по умолчанию настроен на выключатели с фиксацией — состояние контактов реле повторяют состояние контактов выключателя. До этого модули были по умолчанию настроены на выключатели без фиксации — каждое замыкание входа меняло состояние реле на противоположное.
Распознавание типов нажатий
Распознавание типов нажатий появилось в прошивке 1.17.0.Модуль может распознавать четыре типа нажатий: короткое, длинное, двойное, короткое, а затем длинное.
Обработку нажатий можно использовать на контроллере, куда по Modbus передаются специальные счётчики для каждого типа нажатий, или в самом устройстве для управления выходами.
Параметры распознавания нажатий можно изменять в настройках.
Выходы
Внутри установлены 6 реле Hongfa HF32FV-16 с нормально открытыми контактами. Выходы объединены в две группы, каждая со своим общим проводом: COM1 и COM2. На выходы COM1 и COM2 можно подключить разные фазы. Допустимую мощность и тип коммутируемой нагрузки смотреть в статье Рекомендации по выбору реле.
С прошивки 1.18.4 можно настроить безопасное состояние каждого выхода выбрать поведение выходов при включении реле.
Монтаж
Устройство монтируется на стандартную DIN-рейку шириной 35 мм.
Клеммный блок «V+ GND A B» с шагом 3.5 мм служит для подключения питания и управления по шине RS-485.
Для стабильной связи с устройством важно правильно организовать подключение к шине RS-485.
Интерфейсы устройств не развязаны гальванически от питания, поэтому все клеммы GND устройств должны быть соединены, даже если используются разные блоки питания.
Рекомендуем для монтажа использовать гибкие многожильные провода с обжатием концов втулочными наконечниками (НШВИ — наконечник штыревой втулочный изолированный).
При снятии изоляции провод должен зачищаться ровно по длине гильзы (можно зачистить больше, а потом откусить выступающий излишек). Для обжима (опрессовывания) используйте пресс-клещи (кримпер, «обжимка»). При монтаже обжатый наконечником провод не разрушается винтовым зажимом и надежно фиксируется.
Не прикладывайте чрезмерное усилие при завинчивании клеммы — это приводит к разрушению винтового разъема.
При включении реле модуль импульсно потребляет большую мощность (см. потребление). Используйте блок питания с запасом по мощности. При питании по длинному кабелю учитывайте падение напряжения на нем.
Срабатывание дискретных входов происходит при их замыкании на землю iGND. Возникающий ток невелик (~2 мА), так что тип кнопки или выключателя может быть любым. Также не играет роли длина и сечение кабеля. Но для предотвращения наводок от близко расположенных силовых линий лучше использовать витую пару и подключать землю iGND ко второй жиле пары. Подробнее про подключение клемм iGND смотрите в инструкции.
Сечение проводов, подключаемых к винтовым зажимам выходов реле, должно соответствовать мощности коммутируемой нагрузки. Винтовые зажимы принимают провод сечением 2.5–4 мм2. Выбрать правильное сечение провода для подключения нагрузки поможет таблица Допустимый длительный ток для проводов и шнуров.
Модуль реле необходимо устанавливать таким образом, чтобы удовлетворять требованиям электробезопасности и не допускать случайного касания контактов, находящихся под высоким напряжением.
Устройство должно эксплуатироваться при рекомендованных условиях окружающей среды.
