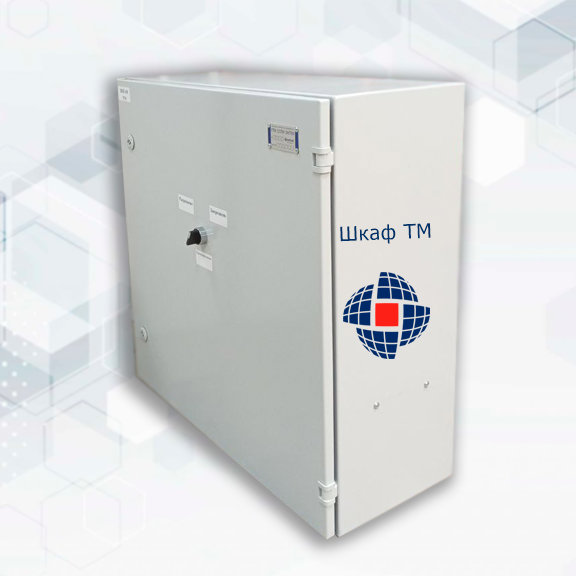

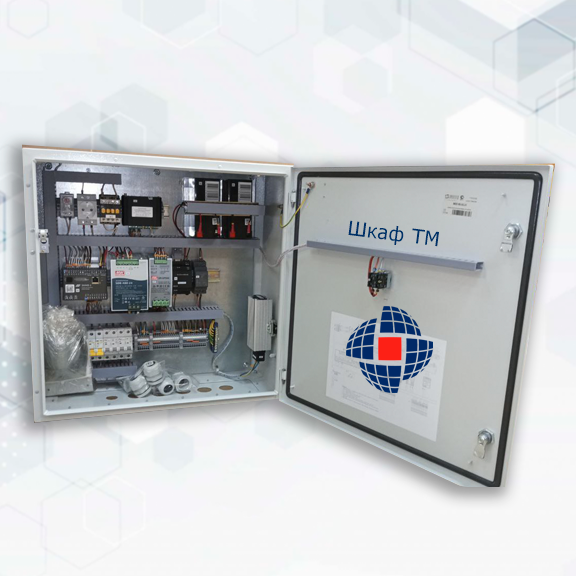

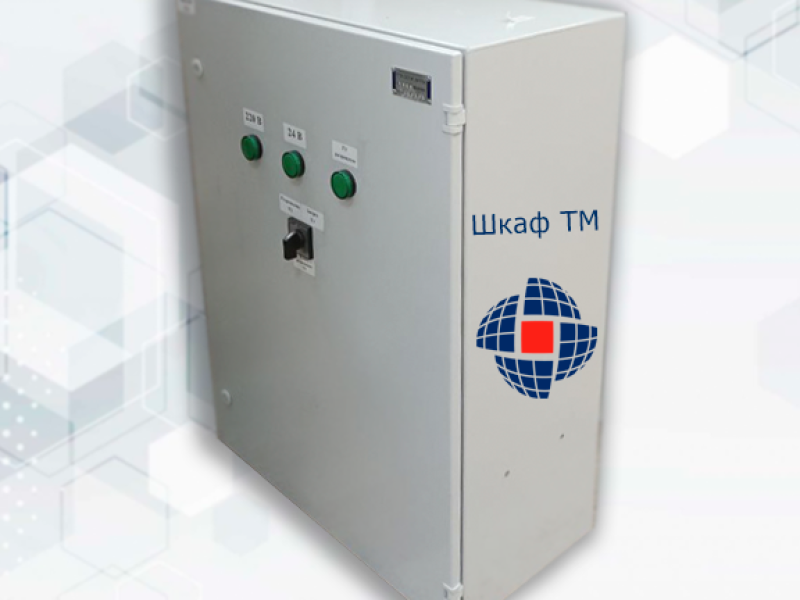

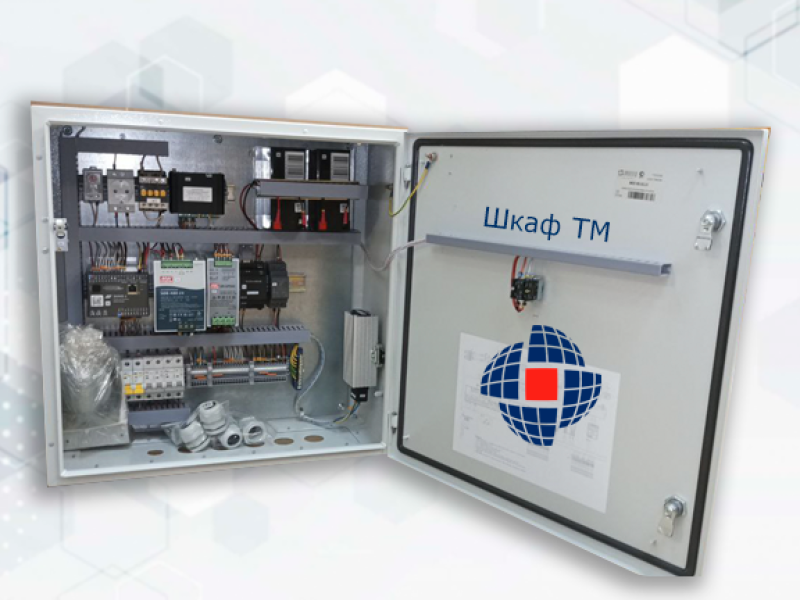

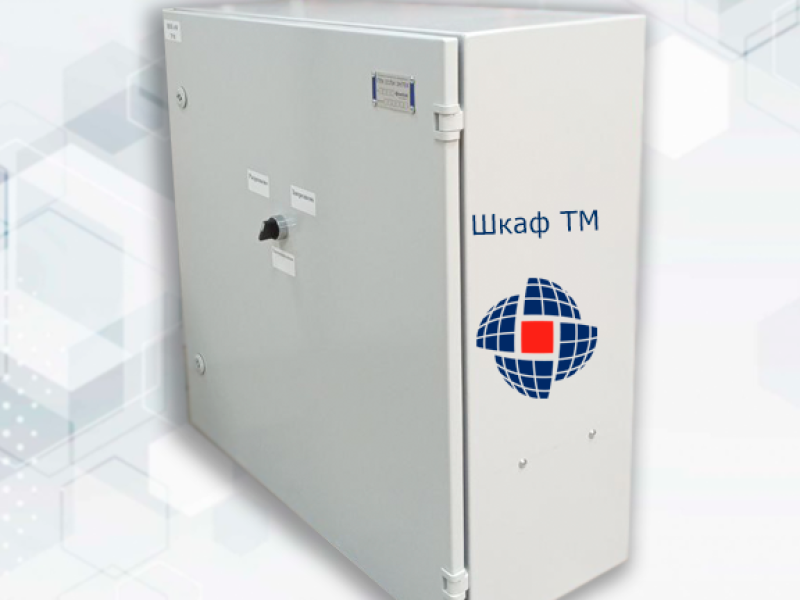

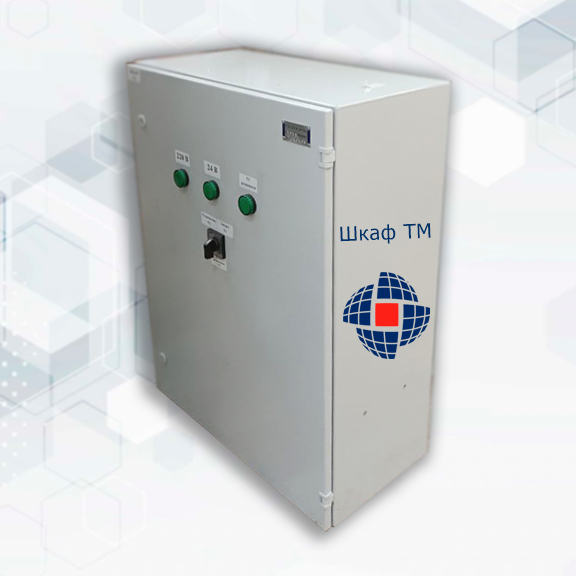

Шкаф телемеханики — это сертифицированное изделие, разработанное для размещения и защиты оборудования систем телемеханики, телеметрии. С помощью ТМ осуществляется сбор, обработка, передача информации о функционировании и управление основным и вспомогательным оборудованием объекта электроэнергетики. ТМ является элементом автоматизированной системы диспетчерского контроля и управления.

Назначение

Шкаф ТМ устанавливается на трансформаторных подстанциях всех типов исполнений, на производственных, газовых и нефтяных предприятиях, энергетических производствах и других объектах разного назначения.

Функциональные возможности

• дистанционное включение и отключение выключателей;
• дистанционное включение и отключение вводных и секционных автоматических выключателей;
• обмен данными с «устройствами связи с объектом» (с промышленными контроллерами и модулями ввода-вывода) в реальном времени через драйверы протоколов;
• аварийная сигнализация и управление тревожными сообщениями;
• логическая обработка сигналов;
• обеспечение связи с внешними приложениями;
• организация коммерческого учета электрической энергии;
• контроль параметров качества электрической энергии в соответствии с функциональными возможностями компонентов системы;
• сбор телеметрической информации с первичных источников измерительной и дискретной информации и осуществление команд телеуправления;
• непрерывный, круглосуточный режим работы.

Гарантия и поддержка

На шкафы предоставляется гарантия – 5 лет со дня ввода устройства в эксплуатацию, но не более 6 лет с момента продажи. ООО «Энтелс» обеспечивает техническую поддержку на всех этапах от монтажа до постгарантийного обслуживания.

Преимущества

• повышение наблюдаемости ТП / КТП, передача технологической информации на все уровни принятия решений;
• повышение эффективности диспетчерского управления ускорение ликвидации нарушений и аварий оборудования ТП / КТП;
• снижение недоотпуска электроэнергии за счет получения оперативной информации о состоянии оборудования и возможности оперативного управления объектом;
• приведение в соответствие систем учета электроэнергии на объектах требованиям отраслевых и нормативных документов;
• создание цифровых двойников РЭС;
• степень защиты корпуса IP65;
• автономная работа при отсутствии оперативного питания.

>Получите индивидуальный расчет и проект шкафа бесплатно!

Характеристики шкафа в соответствии с техническим заданием или картой заказа. Ниже представлены типовые характеристики шкафа:

Все параметры могут быть адаптированы под заказ или техническое задание.

Протоколы обмена информацией

• МЭК 60870-5-101
• DNP-V.4
• МЭК 60870-5-104
• МЭК 61850
• Modbus RTU
• СПОДЭС

Особенности конструкции

• Подогрев: предусмотрена установка подогревателя и термостата для обогрева оборудования шкафа.
• Защита от несанкционированного доступа: усиленные дверцы с надёжными механическими замками.
• Заземление: встроенные зажимы и шина заземления соответствуют требованиям ПУЭ.
• Кабельные вводы: герметичные кабельные вводы в нижней части корпуса шкафа.

Кастомизация под заказ

Мы изготавливаем шкафы по вашему техническому заданию:

• Любой тип (настенный / напольный)
• Индивидуальные габариты
• Специальная маркировка и компоновка внутреннего оборудования.
• Координатор Zigbee.
• Приборы учета электроэнергии.
• Модуль резервного канала связи.
• Криптошлюз.
• Дополнительные опции: вентиляция, освещение, бесперебойное питание, розетки и др.

> Получите срочный расчет заказа шкафа!

Области применения:

Электроэнергетические объекты. Телемеханизации небольших объектов – столбовых и мачтовых подстанций, реклоузеров, РП, ТП и ПС до 35 кВ.

Нефтегазовая промышленность. Системы мониторинга скважин, газораспределительных станций, узлов учёта с передачей данных по протоколам связи на диспетчерские пункты

Жилищно-коммунальное хозяйство. Автоматизация котельных, тепловых пунктов, насосных станций и водозаборных узлов.

Промышленные предприятия. Автоматизации производственных линий, контроль оборудования с использованием измерительных датчиков и приборов учета. Промышленные предприятия, ТЭЦ, котельные, насосные станции

Транспортная инфраструктура. Телемеханизация автодорожных объектов, светофорных комплексов и комплексов видеонаблюдения.

Кейсы внедрения:

1. Единая система управления РЭС в "РОССЕТИ ЦЕНТР" и "РОССЕТИ Центр и Приволжъе"
2. Автоматизация управления критической инфраструктурой аэропорта Храброво
3. Автоматизированная система управления малыми ГЭС и ДГУ в Карелии
4. Система управления электрохимзащитой АО "МОСГАЗ"
5. Система управления водоканалом МУП «Домодедовский водоканал» г. Домодедово
6. Система управления энергоснабжением производства СЛПК Монди

>Получите индивидуальный расчет и проект шкафа бесплатно!

Часто задаваемые вопросы

Можно ли установить в ШТМ оборудования криптографии?
Да, мы проектируем и производим оборудование с использованием СКЗИ.

Можно ли использовать ШТМ на объектах критической инфраструктуры?
Да, мы проектируем и производим оборудование для объектов критической инфраструктуры в соответствии с требованиями регулятора.

Сколько времени занимает изготовление?
От 5 до 30 рабочих дней в зависимости от сложности технического задания.

Предусмотрена ли защита от конденсата и перегрева?
Да. По умолчанию — естественная вентиляция. По требованию — устанавливаем термостаты, вентиляторы, обогреватели или термокожухи для работы в условиях высокой влажности или низких температур.

Есть ли у вас типовые проекты или можно использовать готовые решения?
Да, у нас есть типовые отраслевые решения, такие как автоматизация объектов распределительных сетей (ТП, РП, РВА, КРН и т.д.), водоканала, котельной, многоквартирного дома, наружного освещения, объектов социального назначения (школы, больницы, детские сады) и т.д.

Какие документы прилагаются к шкафу при поставке?
Каждое изделие сопровождается:

1. В бумажном виде
• паспорт на шкаф ПТК ССПИ ЭНТЕК
• паспорт на контроллер (УСПД)
• паспорта оборудования, входящего в комплектацию шкафа
• акт технической проверки ПТК ССПИ Энтек
• акт функциональной наладки и проверки
2. На электронном носителе (диск)
• Демонстрационный проект SCADA-системы ЭНТЕК раскрывающий функциональные возможности
• Руководство по эксплуатации оборудования
• Сертификаты на оборудования и материалы
• Сканы паспортов на оборудование
• Акт технической проверки шкафа
• Акт функциональной наладки шкафа
• Фото шкафа
• Методика проверки шкафа

Соответствует ли шкаф требованиям ПАО «Россети» и других сетевых компаний?
Да. Наши шкафы разработаны с учётом ТУ, СТО и типовых решений ПАО «Россети», «Мосэнерго», «Ленэнерго» и других крупных заказчиков. При необходимости адаптируем под внутренние стандарты вашей компании.

Возможна ли поставка шкафа с уже установленным оборудованием («под ключ»)?
Да. Мы предлагаем услуги полнокомплектной поставки: шкаф + оборудование + монтажные работы + наладка. Это сокращает сроки ввода объекта в эксплуатацию.

Предоставляете ли вы гарантию?
Да. Гарантийный срок — 12 месяцев со дня ввода устройства в эксплуатацию. При поставках комплексов на объекты ОАО «ФСК ЕЭС» и ОАО «Россети» гарантийный срок эксплуатации составляет 36 месяцев со дня ввода ПТК ССПИ ЭНТЕК в эксплуатацию.

Предоставляете ли вы техническую поддержку после поставки?
Да. Компания оказывает консультационную поддержку и сервисно-гарантийное обслуживание. Возможен выезд инженера на объект.

>Получите индивидуальный расчет и проект шкафа бесплатно!

Вместе со шкафом предоставляется следующая документация:

1. В бумажном виде
• паспорт на шкаф
• паспорта оборудования, входящего в комплектацию шкафа
• акт технической проверки
• акт функциональной наладки и проверки
2. На электронном носителе (диск)
• Демонстрационный проект SCADA-системы ЭНТЕК демонстрирующий функциональные возможности
• Руководство по эксплуатации оборудования
• Сертификаты на оборудования и материалы
• Сканы паспортов на оборудование
• Акт технической проверки шкафа
• Акт функциональной наладки шкафа
• Фото шкафа
• Методика сборки и проверки шкафа

Готовы оперативно предоставить документы для включения в конкурсную документацию или согласования с заказчиком.
